產品詳情

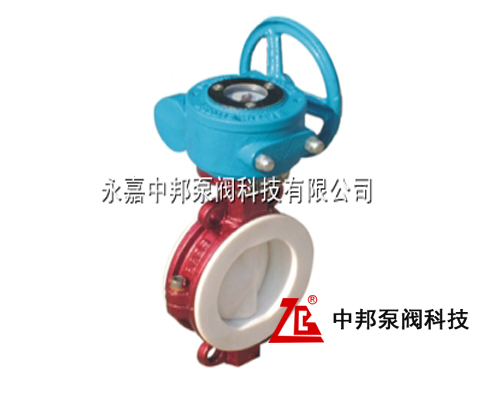

D371F46襯氟對夾蝶閥可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.四級加載彈性密封,絕對保證了閥門內、外的零泄露;采用可調性彈子定位,定位準確,結構簡單.
二、結構特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想；
3、四級加載彈性密封，保證了閥門內、外的零泄漏。
4、軸與蝶閥一體外襯F46;
b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5、軸的徑向采用O型圈與金屬軸套的組合；
6、閥座鑲嵌有彈性條的閥體槽內。
7、采用可彈性墊片定位準確，結構簡單。（*采用O型圈是為了防止意外泄漏時的安全措施）。
三、技術規范：
設計標準
GB12238
結構長度
GB12221
法蘭標準
JB/T79-94
GB9113.1-26
檢驗試驗
GB/T13927
驅動方式
蝸輪、手動、電動、氣動
